巖棉是一種由玄武巖、輝綠巖和白云石等巖石混合物制成的礦棉。與塑料泡沫相比,巖棉在防火和隔音方面具有較好的效果,其隔熱值較低。巖棉夾芯板用于具有高火災風險的建筑物的屋頂、外墻或隔墻涂層,使材料不會直接受水影響。此外,材料的熱導率值通過毛細作用間接增加。
巖棉中的纖維不會被弄濕,但是,如果纖維與水接觸,纖維之間的空氣空間可能會充滿水,而濕巖棉無法起到保溫材料的作用。對于空氣隔音,使用開孔材料(例如,玻璃棉、巖棉、吸聲泡沫等)。吸聲材料是多孔材料或纖維材料,它們通過將一部分聲能轉(zhuǎn)化為熱能來發(fā)揮其作用,方法是在進入其結(jié)構中的孔隙中的空氣中造成摩擦損失。巖棉夾芯板對隔音的貢獻相對比其他類型的板要好。另一方面,在需要高聲學性能的條件下,不應期望巖棉板具有高承載能力值,

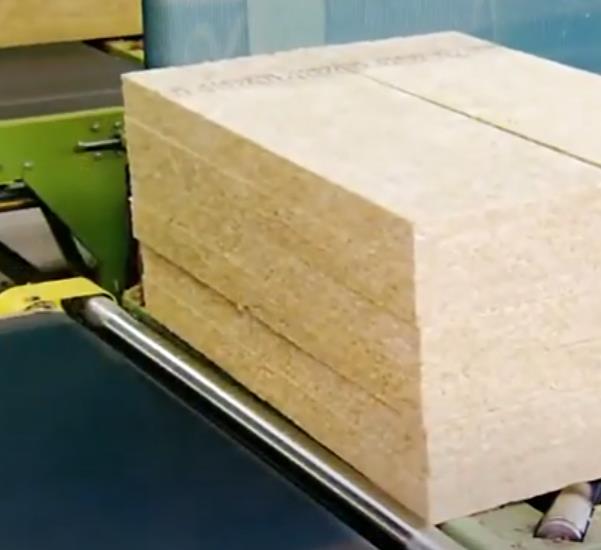

由于其內(nèi)部結(jié)構,巖棉板縱向與橫向相比具有較低的電阻值。然而,它的不易燃特性允許進行各種活動來改善其低機械值。作為一種簡單的方法,巖棉片被分成薄片,換句話說,它們被切割成所需厚度。該薄片通過使用粘合劑連接以形成面板。因此,在生產(chǎn)具有高耐火性的面板的同時,機械性能得到了相對提高。
礦棉是相當穩(wěn)定的材料,因為纖維和粘合材料都能長期保持其特性。溫度對材料的機械性能影響很小。強度隨著密度的增加而增加,但是,它更多地取決于內(nèi)部結(jié)構。對于60-150kg/m3的限制,抗壓強度介于0.005和0.08N/mm2之間。抗拉強度低,通常在0.001和0.01N/mm2之間。纖維方向的強度更高。同樣,根據(jù)纖維的方向,剪切強度在0.03和0.20N/mm2之間變化。在耐火性至關重要的建筑物中,由無機纖維組成的巖棉板被用作夾芯板芯材。也定義為可燃性,材料的耐火性定義為防火性能。防火測試是通過外墻和屋頂線的小規(guī)模建模來進行的,其中火災在建筑物中蔓延多。材料分為從A1到F的6個不同的火災等級。材料的其他火災等級是根據(jù)火災引起的煙霧和燃燒液滴的數(shù)量確定的。巖棉夾芯板在防火外墻、屋頂或內(nèi)部隔墻應用中具有較好性能。
巖棉夾芯板的耐火性在30到120分鐘之間變化,具體取決于巖棉的類型、厚度和接縫細節(jié)。點火溫度為850°C。與硬質(zhì)泡沫相比,巖棉的結(jié)構是開孔的。巖棉的開孔結(jié)構導致巖棉片更容易受到水和蒸汽擴散的影響。然而,由于金屬表面不允許擴散,這種風險在夾層板中被減弱。
